Thiết bị khảo sát, bố trí, định vi điểm nhanh Layout Navigator LN-100/150 Topcon
1. Các Đặc Điểm Nổi Bật Của Topcon LN-100 / LN-150
Tự động cân bằng 1 chạm (One-Button Self-Leveling): Không cần thao tác vặn ốc bọt thủy phức tạp. Người dùng chỉ cần đặt thiết bị lên chân máy, nhấn nút nguồn và máy sẽ tự động cân bằng chính xác trong vài giây.
Tối ưu hóa công việc cho 1 người (Single-Operator Workflow): Thiết bị tự động tìm kiếm và bắt trọn gương 360°. Kỹ sư chỉ cần cầm máy tính bảng/sổ tay điều khiển di chuyển tới các vị trí cần cắm mốc hoặc khảo sát.

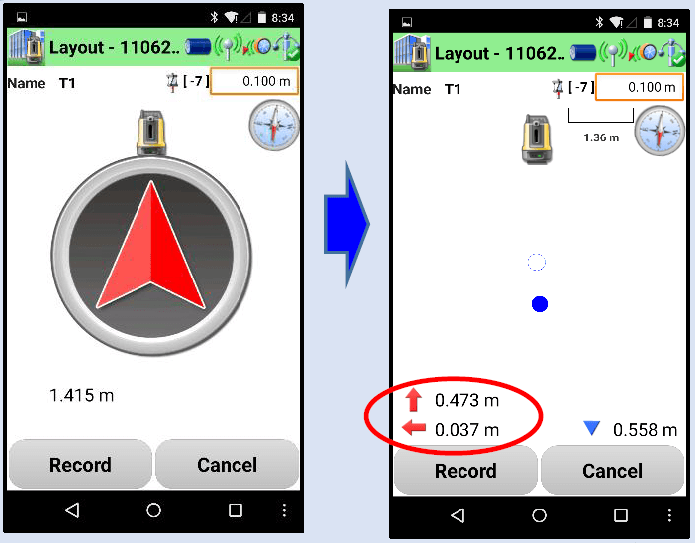

- Giao diện đơn giản, dễ dàng sử dụng, người không có chuyên môn quá cao về trắc địa cũng có thể vận hành hiệu quả. Màn hình hiển thị trực quan dễ hiểu cho người dùng, có mũi tên chỉ dẫn rõ ràng giúp người sử dụng biết phải di chuyển như thế nào.
- Thiết bị cũng có đèn báo hiệu giúp người dùng biết cần phải di chuyển sang trái hoặc phải
- Tích hợp sâu với BIM và CAD: Dễ dàng đưa bản vẽ thiết kế (DWG, DXF, IFC...) vào phần mềm điều khiển để tiến hành bố trí điểm 3D trực tiếp ra công trường.
- Kết nối không dây mạnh mẽ: Trang bị Wi-Fi và Bluetooth công suất cao, đảm bảo tín hiệu kết nối ổn định từ máy tính bảng tới thiết bị ở khoảng cách xa.
2. Thông Số Kỹ Thuật Chi Tiết Của LN 100/150 Topcon
| Model | LN-150 | Model | LN-150 |
| Khoảng cách đo Khoảng cách theo phương đứng | 0.9 – 130m *1 +55° to – 30° | Phương thức kết nối | W-LAN 802.11 n/b/g, 100m Bluetooth Class 1, phạm vi khả dụng: to 130m |
| Độ chính xác | Khoảng cách: (3.0 + 2ppm X D)mm Góc : 5″ | Nguồn cấp điện Loại pin tiêu chuẩn Thời gian hoạt động | BDC72 pin lithium-ion Xấp xỉ 5 giờ (liên tục, tại 20 C) |
| Chế độ tự động cân bằng | +/- 3 degree | Kích thước | 185 (W) x 198 (D) x 322 (H)mm |
| Phương pháp bù nghiêng Khoảng làm việc | sensors nghiêng 2 phương +/- 6′ | Cân nặng | xấp xỉ 4 kg (đã bao gồm pin BDC72) |
| Motor Phạm vi Tốc độ quay tối đa | 360° (phương ngang) 60° / second (10 rpm) | Khả năng chống chịu môi trường Nhiệt độ hoạt động nhiệt độ bộ nhớ | -20 – + 50 °C -30 – + 60°C |
| Ánh sáng chỉ dẫn Nguồn sáng phạm vi nhìn thấy | LED (màu đỏ 626nm/ màu xanh 524nm) phương ngang > 8° (7m@50m distance) | Tiêu chuẩn chống nước, bụi | IP65 |
| Laser rọi tâm Nguồn sáng | nguồn sáng: Laser diode (Cấp 2) LED 635nm |
3. Lĩnh Vực Ứng Dụng Thực Tế
Topcon LN-100/150 đặc biệt phù hợp cho các hạng mục thi công yêu cầu tốc độ và độ chính xác cao:
Thi công hệ thống MEP (Điện - Nước - M&E): Bố trí nhanh các vị trí treo ống, lỗ xuyên sàn, hộp kỹ thuật, tuyến đường ống theo bản vẽ thiết kế 3D.
Khảo sát & Bố trí móng, Cột: Định vị chính xác tâm cọc, tim cột, bu-lông móng trong giai đoạn đầu thi công công trình.
Thi công vách ngăn & Lắp đặt nội thất: Bố trí nhanh hệ thống tường gạch, vách thạch cao, mặt dựng kính (Facade) và kết cấu thép tiền chế.
Kiểm tra hoàn công (As-Built): Khảo sát quét lại các điểm thực tế đã thi công để so sánh sai lệch với mô hình thiết kế BIM.
Đánh giá ứng dụng: Topcon LN-100/150 thu hẹp khoảng cách giữa bản vẽ số 3D và hiện trường công trình. Việc đơn giản hóa các thao tác trắc địa giúp các kỹ sư công trường, đội ngũ thi công MEP hay thợ xây dựng đều có thể chủ động bố trí điểm mà không cần phụ thuộc vào tổ trắc địa chuyên trách.
4. Bộ Sản Phẩm Tiêu Chuẩn
Khi trang bị giải pháp Topcon LN-100 / LN-150, trọn bộ sản phẩm bao gồm:
Máy chính Topcon LN-100 hoặc LN-150
Pin sạc Li-ion (BDC70 / BDC72) & Bộ sạc kép
Gương 360° chuyên dụng (ATP1S) & Sào gương carbon nhẹ
Máy tính bảng công trường (Tablet) đã cài đặt phần mềm MAGNET Field Layout
Chân máy nhôm/gỗ nâng hạ cao cấp
Vali vận chuyển cứng chống sốc, chống nước
Tài liệu hướng dẫn sử dụng & Giấy hiệu chuẩn kiểm định
5. Mua máy LN100/150 chính hãng ở đâu uy tín?
Khi đặt mua máy định vị LN100/150 tại Trắc địa Minh Trí, quý khách hàng sẽ nhận được trọn gói giải pháp cùng chính sách bán hàng hấp dẫn:
✅ Sản phẩm chính hãng: Cung cấp đầy đủ giấy tờ nhập khẩu CO, CQ.
✅ Bảo hành dài hạn: Bảo hành chính hãng 12 - 24 tháng, hỗ trợ cho mượn thiết bị thay thế trong thời gian bảo hành.
✅ Kiểm định & Hiệu chuẩn: Miễn phí kiểm định, hiệu chuẩn lần đầu theo tiêu chuẩn của Cục Đo đạc.
✅ Chuyển giao công nghệ tận nơi: Đội ngũ kỹ sư giàu kinh nghiệm bàn giao, hướng dẫn sử dụng trực tiếp trên công trường của bạn.
6. Liên hệ báo giá máy LN-100/150 tốt nhất
Tối ưu hóa chi phí đầu tư và nâng cao năng suất công việc ngay hôm nay với LN100/150. Để nhận báo giá ưu đãi và các chương trình khuyến mãi đặc biệt, quý khách vui lòng liên hệ:
Hotline/Zalo: 0988 682 136///0987 831 661
Website:tracdiaminhtri.com
Địa chỉ: Số 200 đường Nguyễn Xiển, P. Thanh Liệt, TP. Hà Nội
Email: tracdiaminhtri@gmail.com
